3 逆变电源系统软件设计

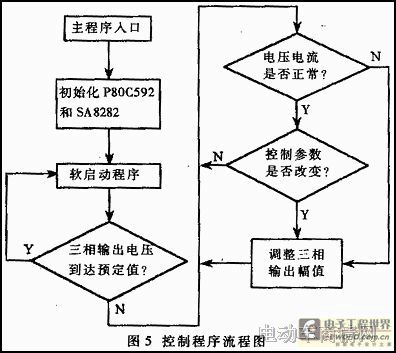

　　辅助三相逆变电源的控制软件通过8051汇编语言编制，在完成其控制功能外，力求程序的合理与简化，以适应电动汽车对系统稳定性和可靠性的要求，控制流程如图5所示。

　　系统上电运行后，单片机P80C952首先对SA8282芯片初始化寄存器进行数据初始化，然后根据负载电机的特点执行软启动程序。当三相输出电压达到预定值时，三相逆变电源即进入稳定运行状态。此后控制程序将循环检测各线路的电压、电流情况，根据情况修改SA8282控制寄存器参数，调整PWM输出，从而改变三相输出。例如，电动车运行一段时间后，电池组电压下降，导致逆变电源的三相输出电压低于设定值，P80C592检测到该现象后，通过SA8282提高电压输出幅值，确保电源输出的稳定。

　　同时，控制程序还将定期检测数据存储器中的控制参数。若整车控制系统通过CAN通讯修改了逆变电源的运行参数，P80C592将根据新的运行参数调整输出。

　　控制程序中的三个中断程序分别为：数据采集程序、CAN总线通讯程序和故障处理程序。

　　数据采集程序通过芯片内部计数器定时触发，对逆变电源的输入、输出线路进行数据采集，经模/数转换后存入数据存储器，交给CPU进行运行状况判断。

　　CAN总线通讯程序包含若干子程序，其基本程序结构如图6所示。当通讯程序触发后，P80C592的CAN控制器提据命令字执行相关任务。当上位机请求数据时，将逆变电源的各项运行参数传输给整车系统；当上位机查询节点状态时，将当前CAN节点状态等数据发磅出去；当上位机要求修改运行参数时，将接收的数据参数存入数据存储器。

　　故障处理程序具有最高的中断优先权，即将P80C592的外部中断0（INT0）管脚与SA8282芯片的TRIP管脚相连。当逆变电路发生故障时，IPM会发出故障信号给SA8282芯片，由后者在第一时间关断PWM输出，并向P80C592发出中断信号，触发故障处理程序。故障处理程序首先将SA8282关闭；然后通过CAN总线通知上位机有故障发生，并将故障代码和当前系统运行参数写入报文同时发送；最后控制单片机将整个系统关闭，实现安全关机。

　　CAN通信网络的引入为电动车的全局优化控制提供了条件，车辆的每个子系统都因此成为整车控制中的智能节点。采用集成CAN控制器的P8xC592单片机作为控制核心，结合SA8282专用PWM波形发生芯片设计出的电动车用辅助三相逆变电源，不仅安全稳定性高，还能够充分参与整车的数据交换和控制。对于采用不同CAN总线协议的电动车辆，只需适当修改控制程序中有关CAN通讯的部分程序段，就可以顺利接入整车系统，使该逆变电源具有更强的通用性。
