最后来看看行业常用的保护方法与其有效性:

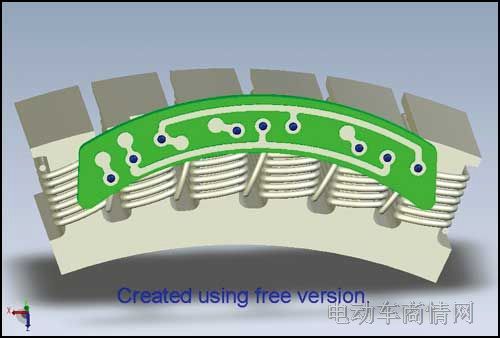

1.见图(1):直接固定法
这种方式曾经是行业里通用方式,但是它确实是最不合理的方式,现在很多规范化的企业都已经改变做法,只有很少的小企业还在使用,因为上面根本没有什么保护方式,所以不多阐述。
图二

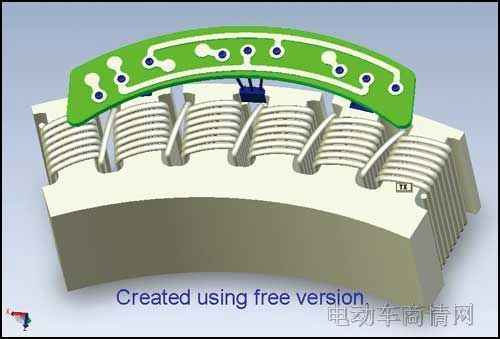

2.见图(2):利用hall板固定
这是目前的主流方式,它因为是使用了电路板,比较好的保护了器件焊接时候的机械损伤,和人为的静电损伤。但是它的缺陷就是仍旧无法保证管脚不被扭变形,于是就有了另外的保护方式。
图三

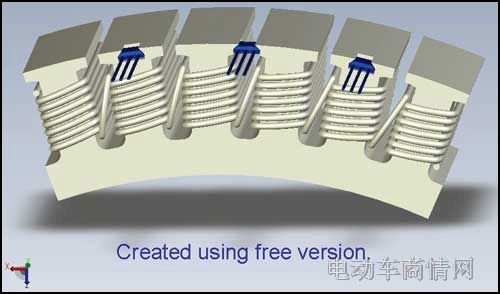

3.见图(3)带管脚保护+HALL板
这里比第二中方法主要是增加了一个带三孔的保护套,主要是想保护管脚根部的机械变形,这是对器件机械损伤的根源。此方法有一定的作用,但是由于保护套跟器件是分离的,所以依旧无法保护管脚的整体变形,同时此两中方法都没有办法做到温度隔离。
4.带HALL保护套+HALL板
这里给出的是一个完整的解决方案,它把HALL和保护套融合在一起,并在HALL引脚处延长2毫米引孔,把管脚部分做了整体有效保护,根除了机械损伤的可能性。由于塑料件是热的不良导体,同时有效的隔离了由于温度差异造成的热传递,有效保护HALL不受高温度冲击。此方案应该说是目前比较合理的方法。我公司已经在开始批量使用,并收到良好效果。
再顺便说一下关于进水的防护,这应该是比较简单的事情,一般企业都会采取涂密封胶的方式来做,也收到了比较好的效果,可以说是目前最简单有效的防护方法。 |
