【电动车整车的构造】

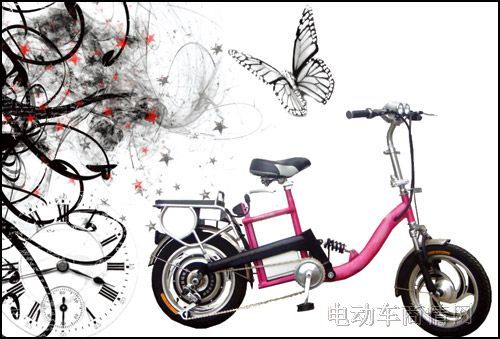

　　我们知道，电动自行车（以下简称电动车）是以蓄电池作为辅助能源，具有两个车轮，能实现人力骑行、电动或电助动功能的特种自行车。它虽然具有普通自行车的外表特征（甚至具有摩托车的外表特征），但主要的是，它是在普通自行车的基础上，安装了电机、控制器、蓄电池、转把、闸把等操纵部件和显示仪表系统的、机电一体化的个人交通工具。

　　各部件的主要作用如下：

　　充电器

　　充电器是给电池补充电能的装置，一般分二阶段充电模式与三阶段充电模式两种。二阶段充电模式：先恒压充电，充电电流随电池电压的上升逐渐减小，等电池电量补充到一定程度以后，电池电压会上升到充电器的设定值，此时转换为涓流充电。三阶段充电模式：充电开始时，先恒流充电，迅速给电池补充能量；等电池电压上升以后，转为恒压充电，此时电池能量缓慢补充，电池电压继续上升；达到充电器的充电终止电压值时，转为涓流充电，以保养电池和供给电池的自放电电流。

　　使用提示：充电时，保持充电器通风良好。如果在充电过程中闻到异味或充电器外壳温度过高，请立即停止充电，检查，处理。

　　电  池

　　电池是提供电动车能量的随车能源，目前电动车主要采用铅酸电池组合。另外镍氢电池与锂离子电池也已在一些轻便折叠电动车上开始使用了。

　　控制器

　　控制器是控制电机转速的部件，也是电动车电气系统的核心，具有欠压、限流或过流保护功能。智能型控制器还具有多种骑行模式和整车电气部件自检功能。控制器是电动车能量管理与各种控制信号处理的核心部件。

　　使用提示：控制器主控板为电动车主回路，具有较大工作电流，会发出较大热量。因此，电动车不要停放在阳光下曝晒，也不要长时间淋雨，以免控制器出故障。

　　转把、闸把、助力传感器

　　转把、闸把、助力传感器等是控制器的信号输入部件。转把信号是电动车速度控制信号。闸把信号是当电动车刹车时，闸把内部电子电路输出给控制器的一个电信号；控制器接收到这个信号后，就会切断对电机的供电，从而实现刹车断电功能。助力传感器是当电动车处于助力状态时检测骑行脚蹬力矩或脚蹬速度信号的装置。控制器根据助力传感器信号的大小，分配给电机不同的电驱动功率，以达到人力与电力自动匹配，共同驱动电动车旋转。

　　使用提示：使用调速转把时，要求轻旋轻放，无须用力旋转。

　　电  机

　　电机是将电池电能转换成机械能，驱动电动车轮旋转的部件。在电动车上使用的电机，其机械结构、转速范围与通电形式有许多种。常见的有：有刷有齿轮毂电机、有刷无齿轮毂电机、无刷无齿轮毂电机、无刷有齿轮毂电机、侧挂电机等。

　　灯具、仪表

　　灯具、仪表部分是提供照明并批示电动车状态的部件组合。仪表一般提供电池电压显示、整车速度显示、骑行状态显示、灯具状态显示等。智能型仪表还能显示整车各电气部件的故障情况。
